| Nome da marca: | Crystro |
| Número do modelo: | CR210206-01 |
| MOQ: | 1pc |
| preço: | USD 20~200/pc |
| Tempo de entrega: | 4-5 semanas |
| Condições de pagamento: | T/T, Western Union, MoneyGram, PayPal |

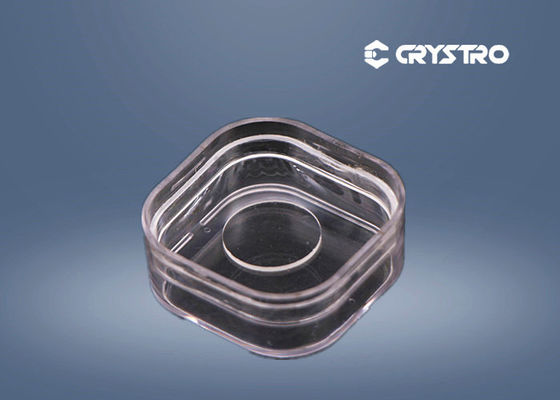

Dispositivo EO Cristal Niobato de Lítio LINBO3 Cristal
O cristal LiNbO3 (niobato de lítio, LN) éum cristal uniaxial negativo e um dos materiais ópticos mais bem caracterizados.Com a sua ampla gama de transparência no infravermelho visível e médio e a excelente estabilidade química e mecânica, o cristal LN pode ser utilizado como material bifrengente para aplicações em infravermelho.
Com a suagrandes coeficientes eletro-ópticos, ampla janela de transparência óptica e disponibilidade de cristais de alta qualidade óptica,O cristal LN (niobato de lítio) é muitas vezes o material de escolha para modulação óptica e Q-switch em comprimentos de onda infravermelhos próximos e infravermelhosPara os moduladores eletro-ópticos (EOM), o cristal pode ser cortado em z.com bi-refração residual zero ao longo da direção de propagação da luz ou corte em x com bi-refração residual diferente de zero e o coeficiente eletro-óptico eficaz maximizado.Para o Q-switch, o cristal é tipicamente z-cut com zero birefringença residual e um campo elétrico é aplicado transversalmente à direção de propagação da luz.O anel piezoelétrico em LN é uma desvantagem em alta frequência de repetição, mas podem ser superados até certo ponto com projetos de amortecimento piezoelétrico adequados.
Propriedades Básicas do LiNbO3
| Estrutura cristalina | Trigonal, Grupo Espacial R3c, Grupo Ponto 3m |
| Ponto de fusão | 1253°C |
| Dureza de Mohs | 5 |
| Densidade | 40,64 g/cm3 |
| Deliquescência | Nenhum |
| Homogeneidade óptica | ~ 5x10- 5/cm |
| Intervalo de transparência | 420-5200 nm |
| Coeficiente de absorção | ~ 0,1%/cm @1064nm |
| Índices de refração a 1064 nm | ne= 2.146, no= 2,220@1300nm ne= 2.156, no=2,232@1064nm ne= 2.203, no=2,286@632,8nm |
| Coeficientes de expansão térmica (a 25°C) | //a,2.0x10-6- Não, não.2.2x10-6/K |
| Coeficientes de condutividade térmica | 38 W/m/K a 25°C |
| Coeficientes ópticos térmicos | Dno/dT=-0,874 x 10-6/K a 1,4 μm dne/dT=39.073 x 10-6/K a 1,4 μm |
| As equações de Sellmeier (λ em μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
|
|
| Nome da marca: | Crystro |
| Número do modelo: | CR210206-01 |
| MOQ: | 1pc |
| preço: | USD 20~200/pc |

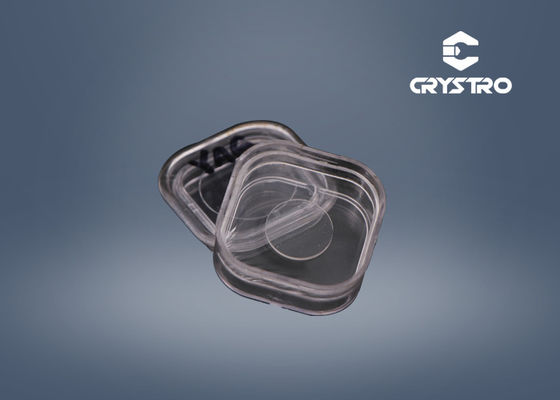

| Detalhes da embalagem: | Caixa limpa transparente |
| Condições de pagamento: | T/T, Western Union, MoneyGram, PayPal |
Dispositivo EO Cristal Niobato de Lítio LINBO3 Cristal
O cristal LiNbO3 (niobato de lítio, LN) éum cristal uniaxial negativo e um dos materiais ópticos mais bem caracterizados.Com a sua ampla gama de transparência no infravermelho visível e médio e a excelente estabilidade química e mecânica, o cristal LN pode ser utilizado como material bifrengente para aplicações em infravermelho.
Com a suagrandes coeficientes eletro-ópticos, ampla janela de transparência óptica e disponibilidade de cristais de alta qualidade óptica,O cristal LN (niobato de lítio) é muitas vezes o material de escolha para modulação óptica e Q-switch em comprimentos de onda infravermelhos próximos e infravermelhosPara os moduladores eletro-ópticos (EOM), o cristal pode ser cortado em z.com bi-refração residual zero ao longo da direção de propagação da luz ou corte em x com bi-refração residual diferente de zero e o coeficiente eletro-óptico eficaz maximizado.Para o Q-switch, o cristal é tipicamente z-cut com zero birefringença residual e um campo elétrico é aplicado transversalmente à direção de propagação da luz.O anel piezoelétrico em LN é uma desvantagem em alta frequência de repetição, mas podem ser superados até certo ponto com projetos de amortecimento piezoelétrico adequados.
Propriedades Básicas do LiNbO3
| Estrutura cristalina | Trigonal, Grupo Espacial R3c, Grupo Ponto 3m |
| Ponto de fusão | 1253°C |
| Dureza de Mohs | 5 |
| Densidade | 40,64 g/cm3 |
| Deliquescência | Nenhum |
| Homogeneidade óptica | ~ 5x10- 5/cm |
| Intervalo de transparência | 420-5200 nm |
| Coeficiente de absorção | ~ 0,1%/cm @1064nm |
| Índices de refração a 1064 nm | ne= 2.146, no= 2,220@1300nm ne= 2.156, no=2,232@1064nm ne= 2.203, no=2,286@632,8nm |
| Coeficientes de expansão térmica (a 25°C) | //a,2.0x10-6- Não, não.2.2x10-6/K |
| Coeficientes de condutividade térmica | 38 W/m/K a 25°C |
| Coeficientes ópticos térmicos | Dno/dT=-0,874 x 10-6/K a 1,4 μm dne/dT=39.073 x 10-6/K a 1,4 μm |
| As equações de Sellmeier (λ em μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
