| Nome da marca: | Crystro |
| Número do modelo: | JCR200404-01 |
| MOQ: | 1pc |
| preço: | USD 20-100/pc |
| Tempo de entrega: | 3-4 semanas |
| Condições de pagamento: | T/T, Western Union, MoneyGram, PayPal |

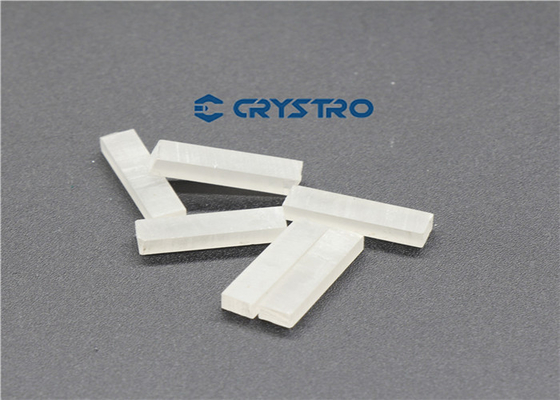

Terbium Gallium Garnet TGG Magneto Cristal Óptico Para Dispositivos de Isolamento Óptico
Magneto cristal óptico de térbio gallio granito (TGG) para dispositivos de isolamento óptico
O Granato de Terbio-Gálio (TGG) é o material de cristal certo para dispositivos Farady.A polarização de um feixe de luz que passa através do rotador faz rotação.
O isolador óptico é um rotador de Faraday colocado entre dois polarizadores adequadamente alinhados que permite que um feixe de luz passe apenas em uma direção.TGG tem uma combinação de excelentes propriedades, tais como grande constante de Verdet, baixa perda de luz, elevada condutividade térmica e elevado limiar de danos luminosos, o que o torna um material único para dispositivos de Faraday, particularmente adequado para lasers YAG e lasers sintonizáveis de safiras de Ti,Laser de anel e laser injetado em sementes.
O cristal magneto-óptico TGG é um material ideal para dispositivos de Faraday na faixa de 400nm-1100nm, excluindo 470-500nm.O rotador de Faraday consiste de uma haste TGG contida dentro de um ímã especialmente projetadoO sentido de rotação da polarização de um feixe de luz que passa pelo rotador depende apenas da direcção do campo magnético e não da direcção de propagação do feixe de luz.
A direção de rotação depende apenas da direção do campo magnético e não da direção de propagação do feixe de luz.O isolante óptico consiste num rotador de 45 graus colocado entre dois polarizadores adequadamente dispostos que permitem que um feixe de luz passe apenas numa direcçãoCom uma combinação de excelentes propriedades, tais como grande constante de verdet, baixa perda de luz, elevada condutividade térmica e elevado limiar de danos luminosos, o TGG é o material exclusivo para dispositivos Farady.É amplamente utilizado para lasers YAG e Ti- Laser sintonizáveis de safira, laser de anel, etc.
Características:
Aplicações:
Rotador de Faraday;
Isolador óptico.
Propriedades principais:
| Fórmula química | TBC3- Não.5O12 |
| Parâmetro lattico | a=12,355Å |
| Método de crescimento | Czochralski |
| Densidade | 70,13 g/cm3 |
| Dureza de Mohs | 8.0 |
| Ponto de fusão | 1725°C |
| Índice de refração | 1.954 a 1064 nm |
CRYSTRO fornece cristal TGG com:
| Orientação | [111] dentro de ±15 min de arco |
| Distorção da frente da onda | < 1/8 onda |
| Taxa de extinção | > 35 dB |
| Tolerância de diâmetro | +0,00 mm/-0,05 mm |
| Tolerância de comprimento | +0,2 mm/-0,2 mm |
| Chamfer | 0.10 mm@45o |
| Planosidade | < 1/10 onda a 633 nm |
| Paralelo | < 30 segundos de arco |
| Perpendicularidade | < 5 min de arco |
| Qualidade da superfície | 10/5 Escaravelho/Escavação |
| Revestimento AR | < 0,2% |
| Grandes dimensões dos cristais | 20,0-76 mm de diâmetro |
