Cristais de Efeito Piezoelétrico
Created with Pixso. Piezo LiNbO3 LiTaO3 Wafer para semicondutores POI e MEMS personalizado

Piezo LiNbO3 LiTaO3 Wafer para semicondutores POI e MEMS personalizado

Nome da marca: Crystro
Número do modelo: CR2202241-04
MOQ: 1pc
preço: USD 20~200/pc
Tempo de entrega: 1-4weeks
Condições de pagamento: T/T, Western Union, MoneyGram, PayPal
Informações pormenorizadas
Lugar de origem:
China
Certificação:
SGS/COC
Materiais:
Piezo LiNbO3 LiTaO3 Wafer personalizado para POI e MEMS de semicondutores
Diâmetro:
2 polegadas-8 polegadas
Crsytal:
LiNbO3 /LiTaO3 /Qurtz
Aplicações:
Dispositivos de onda acústica de superfície
Escala da transparência:
400 ¢ 5000 nm
Acaba.:
DSP, SSP
Certificação:
ISO:9001, ISO:14001
orientação:
X-112°Y, 36°Y, 42°Y±0.5
Detalhes da embalagem:
Caixa limpa transparente
Habilidade da fonte:
20000pcs por mês
Destacar:

Wafer LiTaO3 personalizado

,

Orifícios de semicondutores POI LiTaO3

,

Wafer LiTaO3 de semicondutor MEMS

Descrição do produto

Piezo LiNbO3 LiTaO3 Wafer personalizado para POI e MEMS de semicondutores

Crystro pode personalizarWafers piezoeléctricos acústicos de superfície, incluindo:

Niobato de Lítio, Tantalato de Lítio, Cristal de Quartzo, conforme a orientação de corte e tamanho necessários, os nossos cristais de Efeito Piezoelétrico são cultivados pelo método de Czochralski.Podemos personalizar tamanho e especificações., vermelhidão < 0,5 nm.
Dia 3", 4" e 6" são todos disponíveis conforme a necessidade.


A Crystro possui o profiler Corning Flatmaster 200, equipamento de marcação a laser, AOI e linha de limpeza de 6 passos.



Crystro fornece:



Excelente propriedade fotoelétrica
Limite de danos elevado
Alta temperatura de Curie

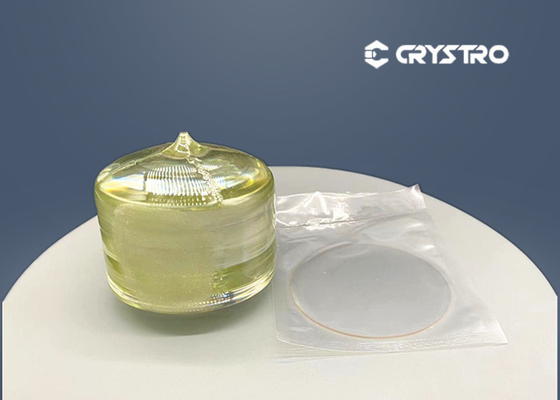

Piezo LiNbO3 LiTaO3 Wafer para semicondutores POI e MEMS personalizado 0


Propriedades Básicas do LiTaO3:



Materiais Niobato de lítio Tantalato de lítio Cristal de quartzo
Diâmetro / Tamanho 3°, 4°, 6°, 8°. 3°, 4°, 6°. Três, quatro, cinco, seis, oito.
Tipo de corte X / Y / Z X / Y-Z / X-112Y X / Y / Z
36Y / 64Y/128Y 28 Y / 36Y / 42Y AT / ST / DT
Revestimento de superfície Polonês de lado duplo. Solteiro Limpeza lateral
Espessura 0.25mm / 0.35mm / 0.50mm / 1.00mm / 2.00mm
TTV < 5um
PLTV > 98% (5 mm*5 mm)
LTV < 1,5 mm
Incline-se. -25um < arco < +25um
Warp. < 30um
Resistência à corrosão Ra<0,5 nm, Ra<1 nm
Temperatura de Curie. 1142°C ± 2°C 605°C ± 2°C 573°C
Perfil da borda Terra redonda, em forma de "C"
Apartamentos 22 ± 2 mm, 32,5 ± 2 mm, 47,5 ± 2 mm, 57,5 ± 2 mm, entalhe
De acordo com o pedido
Dope com Er, MgO Fe com ou sem sementes
Lado da frente Resistência à corrosão
Lado traseiro Roughness Ra: 0,2-0,7um GC#1000, GC#2000
Aparência Sem rachaduras, marcas de serra, manchas
Domínio Único Polarização concluída / Reduzida Sem estresse
