| Nome da marca: | Crystro |
| Número do modelo: | CR220129-08 |
| MOQ: | 1pc |
| preço: | USD 20~200/pc |
| Tempo de entrega: | 4-5 semanas |
| Condições de pagamento: | T/T, Western Union, MoneyGram, PayPal |

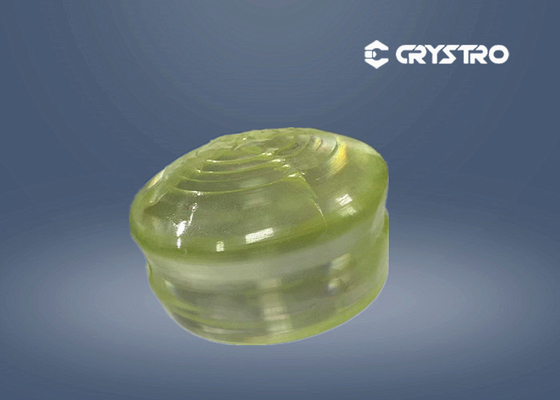

Classificação SAW LiNbO3 Cristal único para dispositivos acústicos-ópticos
O Crystro.LiNbO3cristalé cultivado porCzochralskiMétodo. Diâmetro máximo alcançar 4 polegadas, é agora o maiorO tamanho deste arquivo, nósOs nossos principais produtos são os cristais únicos magneto-ópticos como GGG,SGGG,TGG,TSAG.
O LiNbO3 é um cristal de grau óptico não linear, amplamente utilizado em osciladores paramétricos, duplicação de frequência, dispositivos acústico-ópticos, moduladores ópticos.O LiNbO3 dopado com MgO pode efetivamente aumentar o limiar de danos do cristal LiNbO3.
Os cristais LN (MgO:LN) dopados em LN puro e MgO com revestimento de ouro nas faces laterais dos eletrodos estão disponíveis
O MgO dopado LiNbO3 (MgO:LN) tem propriedades ópticas lineares semelhantes ao LiNbO3 puro, mas o limiar de danos fotorefractivos é muito maior.
Crystro fornece:
Aplicações de cristais LiNbO3:
1- Células.
2Q-interruptores
3. Moduladores de fase
4Wafer de ondas acústicas de superfície
Propriedades Básicas do LiNbO3:
| Método de crescimento | Método Czochralski |
| Estrutura cristalina | Sistema trigonal |
| Constante de rede | a=b=5,148Å c=13,863 Å |
| Ponto de fusão | 1250°C |
| Temperatura de Curie | 1142 °C |
| Densidade | 40,64 g/cm3 |
| Dureza de Mohs | 5 |
| Faixa de transmissão espectral | 0.4-2.9um |
| Índice de refração | No=2,286 ne=2,203 (632,8nm) |
| Coeficiente não linear | D33=34.45, d31=d15=5.95, d22=13,07 (PMV)- Um.) |
| Coeficiente eletro-óptico | γ13=8.6,γ22=3.4,γ33=30.8,γ51=28.0,γ22=6.00 (pmv)- Um.) |
| Faixa de transmissão espectral | 370 - 5000 nm > 68% (632,8 nm) |
| Coeficiente de expansão térmica | A11=15,4 x 10-6/k, a33=7,5 x 10-6/k |
| Grau óptico LiNbO3 | Nível SAW LiNbO3 | |
| Orientação | X-cut, Z-cut (+/- 0,2°) | Z-corte, Y-corte, |
| Y-corte 36°, Y-corte 64°, Y-corte 128° | ||
| Plano de Orientação Primária | 22 mm+/-2 mm (3 polegadas) | 22 mm+/-2 mm (3 polegadas) |
| 32 mm+/-2 mm (4 polegadas) | 32 mm+/-2 mm (4 polegadas) | |
| Tamanho normal | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| Ou outros. | Ou outros. | |
| Espessura | 500 μm +/-20 μm | 500 μm +/-20 μm |
| 1000 μm +/-20 μm | 1000 μm +/-20 μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Poluição | Polido de uma só ou de ambas as faces | Polido de uma só ou de ambas as faces |
| Finalização da superfície: 20/10 ou 10/5 | Finalização da superfície: 20/10 ou 10/5 | |
| TTV | ≤ 10um | ≤ 10um |
| Temperatura de Curie | 1142°C +/- 0,7°C | 1142°C +/-3°C |
| Câmbio de borda | Arredondamento das bordas | Arredondamento das bordas |
|
|
| Nome da marca: | Crystro |
| Número do modelo: | CR220129-08 |
| MOQ: | 1pc |
| preço: | USD 20~200/pc |

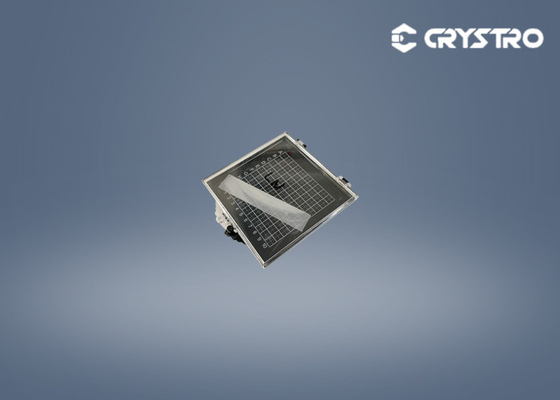

| Detalhes da embalagem: | Caixa limpa transparente |
