Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | Isolador de fibras usados Materiais magnéticos ópticos Quadrado TGG Cristal único | Aplicação: | Isolador de fibras |
|---|---|---|---|
| Conductividade térmica: | 7.4W m-1 K-1 | orientação: | <111> /<100>dentro de ±15 min de arco |
| Tolerância do diâmetro: | +0.00mm/-0.05mm | Tolerância do comprimento: | +0.2mm/-0.2mm |
| Perda óptica: | < 0,1%/cm | Limite de danos por laser: | >1GW/cm2 |
| Destacar: | Isolador de fibra Quadrado TGG Cristal,Quadrado magnético óptico TGG Cristal,TB3Ga5O12 Cristal de isolador de fibras |
||

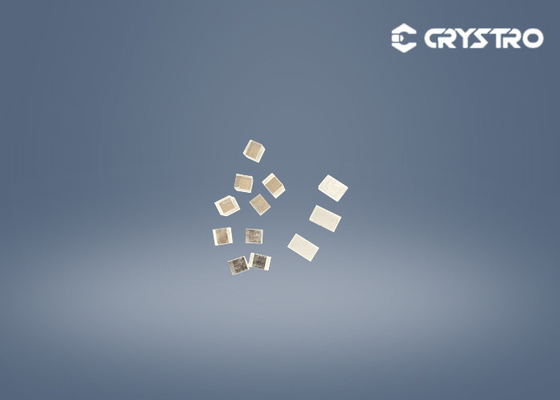

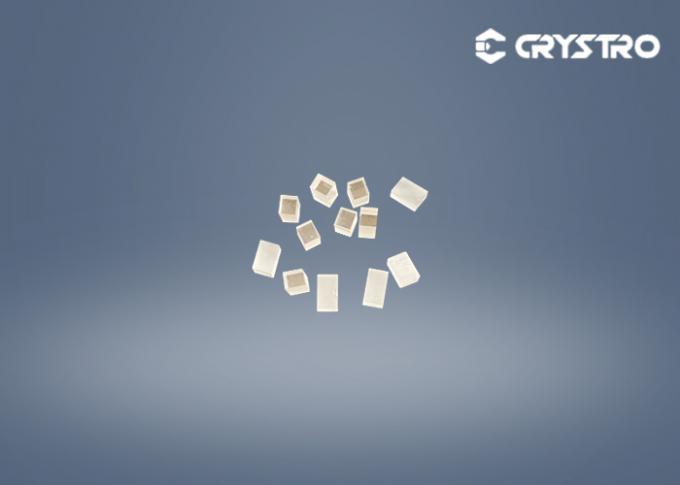

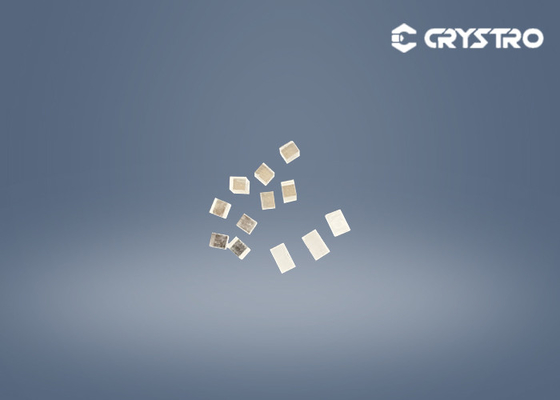

Isolador de fibras usados Materiais magnéticos ópticos Quadrado TGG Cristal único
Descrição:
O cristal magneto-óptico TGG cristal é o material chave para o isolador Faraday espaço livre.É...um material ideal para dispositivos de Faraday (Rotador e Isolador) na faixa de comprimento de onda 400 nm-1100 nm, excluindo 470-500 nm.O cristal TGG possui uma combinação de excelentes propriedades, tais como grande constante de Verdet, baixa perda de luz, elevada condutividade térmica e elevado limiar de danos luminosos que o tornam um material único para dispositivos de Faraday.
Crystro Supply TGG Crystal Boule até 4 polegadas de diâmetro.
É agora o maior tamanho disponível na China.
Terbium Gallium Garnet (TGG) Crystal Usado para isoladores e rotadores de Faraday, pequeno tamanho como 3x3.5x5mm também pode ser usado em isoladores de fibra.
Características:
Diâmetro da bola de grande porte: até 3 ′′
Relação de extinção Típica: > 35 dB Grau elevado: > 40 dB
Constante de Verdet 40 rad/T/m a 1064 nm
Índice de refração 1,95 a 1064 nm
Aplicações:
Rotador de Faraday;
Isolador de espaço livre;
- Não.Documento RoHS:
Propriedades principais:
| Fórmula química | TBC3- Não.5O12 |
| Parâmetro lattico | a=12,355Å |
| Método de crescimento | Czochralski |
| Densidade | 70,13 g/cm3 |
| Dureza de Mohs | 8.0 |
| Ponto de fusão | 1725°C |
| Índice de refração | 1.954 a 1064 nm |
CRYSTRO fornece cristal TGG com:
| Orientação | [111] dentro de ±15 min de arco |
| Distorção da frente da onda | < 1/8 onda |
| Taxa de extinção | > 35 dB |
| Tolerância de diâmetro | +0,00 mm/-0,05 mm |
| Tolerância de comprimento | +0,2 mm/-0,2 mm |
| Chamfer | 0.10 mm@45o |
| Planosidade | < 1/10 onda a 633 nm |
| Paralelo | < 30 segundos de arco |
| Perpendicularidade | < 5 min de arco |
| Qualidade da superfície | 10/5 Escaravelho/Escavação |
| Revestimento AR | < 0,2% |
| Grandes dimensões dos cristais | 20,0-76 mm de diâmetro |
