| Nome da marca: | Crystro |
| Número do modelo: | CR210.205-1 |
| MOQ: | 1pc |
| preço: | USD 20~200/pc |
| Tempo de entrega: | 4-5 semanas |
| Condições de pagamento: | T/T, Western Union, MoneyGram, PayPal |

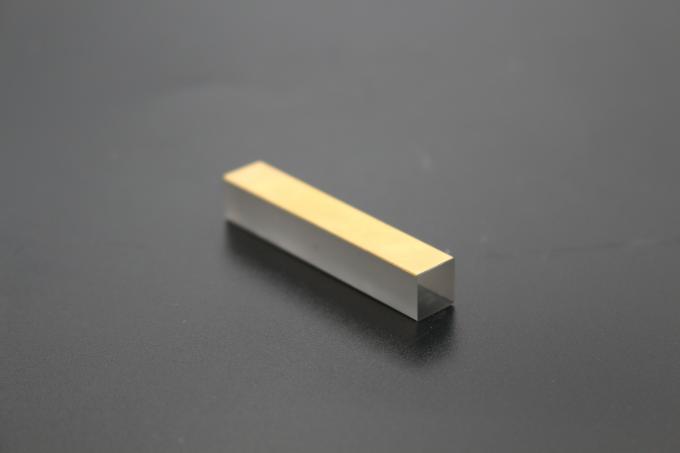

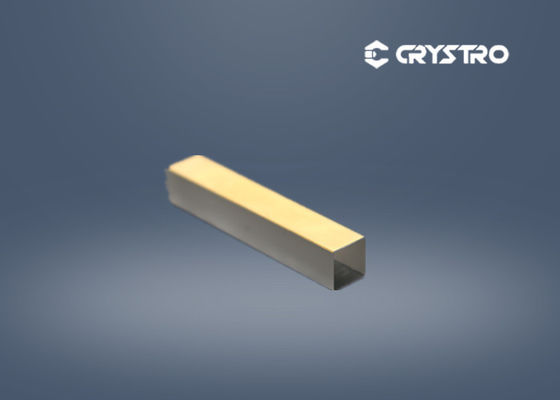

9 X 9 X 25 mm LiNbO3 Cristal para interruptor EO Q
LiNbO3É também amplamente utilizado como moduladores eletro-ópticos e interruptores O para lasers Nd: YAG, Nd: YLF e Ti: Sapphire, bem como moduladores para fibras ópticas.O quadro seguinte enumera as especificações de um LiNbO típico3A luz se propaga no eixo z. Os coeficientes eletro-ópticos de LiNbO3são: r33= 32 pm/V, r31= 22h/V, r22= 6,8 pm/V a baixa frequência e r33= 31 pm/V, r31= 8,6 pm/V, r22= 3,4 pm/V a alta frequência eléctrica.π=λd/no3γc1, γc= (n)e/nO)3γ33-γ13.
Os cristais LN (MgO:LN) dopados em LN puro e MgO com revestimento de ouro nas faces laterais dos eletrodos estão disponíveis
Crystro fornece:
Especificações dos componentes LN EO:
| Distorção da frente de onda: | Menos de λ/8 @ 633 nm |
| Tolerância de dimensão: | (W+/-0,1 mm) x (H+/-0,1 mm) x (L+0,5/-0,1 mm) |
| Abertura limpa: | > 90% área central |
| Flatitude: | λ/8 @ 633 nm |
| Qualidade da superfície: | Rastreamento/Escavação 10/5 por MIL-O-13830A |
| Paralelismo: | Melhor que 20 segundos de arco |
| Perpendicularidade: | 5 minutos de arco |
| Tolerância angular: | Δθ < 0.5o, Δφ < 0.5o |
LiNbO3Especificações do interruptor Q:
| Tamanho | 9 x 9 x 25 mm3ou 4 x 4 x 15 mm3 |
| Outros tamanhos disponíveis mediante pedido | |
| Tolerância de tamanho | Eixo Z: ± 0,2 mm |
| Eixo X e eixo Y: ± 0,1 mm | |
| Chanfer | com um diâmetro inferior a 0,5 mm, |
| Precisão da Orientação | Eixo Z: < ±5′,Eixo X e Eixo Y: < ±10′ |
| Paralelo | < 20′′ |
| Acaba. | 10/5 arranhão/excavar |
| Planosidade | λ/8 a 633 nm |
| Revestimento AR | R< 0,2% @1064nm |
| Eletrodos | Ouro/Cromo revestido em X |
| Distorção da frente de onda | < λ/4 @633nm |
| Taxa de extinção | > 400:1 @633nm, φ feixe de 6 mm |
