| Nome da marca: | Crystro |
| Número do modelo: | CR211011-04 |
| MOQ: | 1pc |
| preço: | USD 20~200/pc |
| Tempo de entrega: | 4-5 semanas |
| Condições de pagamento: | T/T, Western Union, MoneyGram, PayPal |

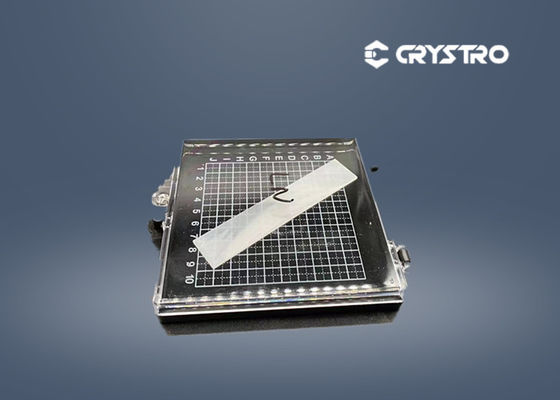

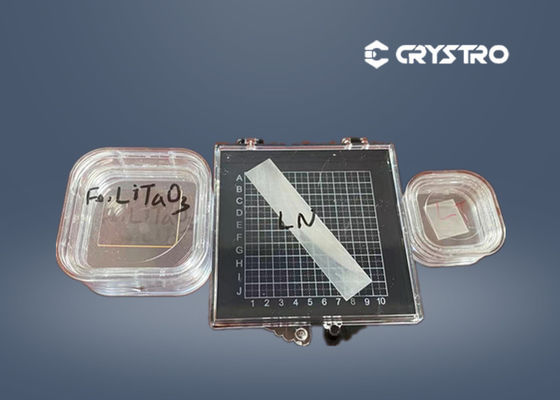

Preço de fábrica Venda LiNbO3 Cristal não linear
O cristal de nióbio de lítio (LN) LiNbO3 é amplamente utilizado no filtro SAW, guia de ondas óptico, modulador de fotoelectricidade,Transdutor de multiplicação de frequência e armazenamento de informações como um cristal funcional com excelente característica física de anti-alta temperatura e anti-cancro.
Tem um desempenho mecânico estável e apresenta características especiais diferentes após ser dopado de forma diferente.
LiNbO3O cristal combina baixo custo, boas propriedades mecânicas e físicas, bem como alta homogeneidade óptica.3As cunhas têm sido amplamente utilizadas em isoladores de fibras e circuladores.
As aplicações possíveis:
Propriedades Básicas do LiNbO3
| Estrutura cristalina | Trigonal, Grupo Espacial R3c, Grupo Ponto 3m |
| Ponto de fusão | 1253°C |
| Dureza de Mohs | 5 |
| Densidade | 40,64 g/cm3 |
| Deliquescência | Nenhum |
| Homogeneidade óptica | ~ 5x10- 5/cm |
| Intervalo de transparência | 420-5200 nm |
| Coeficiente de absorção | ~ 0,1%/cm @1064nm |
| Índices de refração a 1064 nm | ne= 2.146, no= 2,220@1300nm ne= 2.156, no=2,232@1064nm ne= 2.203, no=2,286@632,8nm |
| Coeficientes de expansão térmica (a 25°C) | //a,2.0x10-6- Não, não.2.2x10-6/K |
| Coeficientes de condutividade térmica | 38 W/m/K a 25°C |
| Coeficientes ópticos térmicos | Dno/dT=-0,874 x 10-6/K a 1,4 μm dne/dT=39.073 x 10-6/K a 1,4 μm |
| As equações de Sellmeier (λ em μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Especificação das bolhas LiNbO3:
| Orientação | Corte X&Z ± 0,2° |
| Diâmetro | 50.8 mm/76,2 mm/100 mm ±0,3 mm |
| Orientação Flat ((OF) | 22 mm ± 2 mm/32 mm ± 2 mm Perpendicular a X ± 0,2° |
| Segundo referente.Flat ((RF) | Cw225°±0,5° do OF Cw315°±0,5° do OF |
| Espessura | 250um/500um/1000um ±5um ou mais |
| Qualidade da superfície | Limpeza de dois lados; S/D:20/10 |
| TTV | ≤ 10um |
| WARP | ≤ 50um |
| Temperatura de Curie | 1142°C ± 0,7°C |
| Índice de refração | n.=2.2878±0.0002 n.=2.2033±0.0002 método de acoplamento com prisma@632.8nm |
| Flexão de bordas | Margem redonda |
|
|
