| Nome da marca: | Crystro |
| Número do modelo: | CR211011-03 |
| MOQ: | 1pc |
| preço: | USD 20~200/pc |
| Tempo de entrega: | 4-5 semanas |
| Condições de pagamento: | T/T, Western Union, MoneyGram, PayPal |

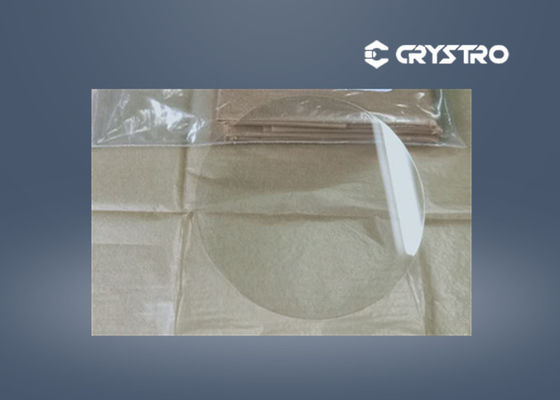

LiNbO3 Wafers X-cut Espessura 0,5 mm Cristal de Niobato de Lítio
O cristal de nióbio de lítio (LN) LiNbO3 é amplamente utilizado no filtro SAW, guia de ondas óptico, modulador de fotoelectricidade,Transdutor de multiplicação de frequência e armazenamento de informações como um cristal funcional com excelente característica física de anti-alta temperatura e anti-cancro.
Tem um desempenho mecânico estável e apresenta características especiais diferentes após ser dopado de forma diferente.
LiNbO3O cristal combina baixo custo, boas propriedades mecânicas e físicas, bem como alta homogeneidade óptica.3As cunhas têm sido amplamente utilizadas em isoladores de fibras e circuladores.
As aplicações possíveis:
Propriedades Básicas do LiNbO3
| Estrutura cristalina | Trigonal, Grupo Espacial R3c, Grupo Ponto 3m |
| Ponto de fusão | 1253°C |
| Dureza de Mohs | 5 |
| Densidade | 40,64 g/cm3 |
| Deliquescência | Nenhum |
| Homogeneidade óptica | ~ 5x10- 5/cm |
| Intervalo de transparência | 420-5200 nm |
| Coeficiente de absorção | ~ 0,1%/cm @1064nm |
| Índices de refração a 1064 nm | ne= 2.146, no= 2,220@1300nm ne= 2.156, no=2,232@1064nm ne= 2.203, no=2,286@632,8nm |
| Coeficientes de expansão térmica (a 25°C) | //a,2.0x10-6- Não, não.2.2x10-6/K |
| Coeficientes de condutividade térmica | 38 W/m/K a 25°C |
| Coeficientes ópticos térmicos | Dno/dT=-0,874 x 10-6/K a 1,4 μm dne/dT=39.073 x 10-6/K a 1,4 μm |
| As equações de Sellmeier (λ em μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Especificações do LiNbO3cuneiformes
| Apertura | 10,0 x 1,0 mm2a 4 x 4 mm2 |
| Tolerância de dimensão | ± 0,05 mm |
| Tolerância do ângulo de cunha | ± 0,1° |
| Orientação do eixo óptico | ±0,5° |
| Planosidade | λ/4 @ 632,8 nm |
| Qualidade da superfície | 20 a 10 |
| Revestimento AR | R<0,2% @1550nm±40nm |
| Tamanho normal | 1.25mmx1.25mmx0.5mm com cunha de 13o ou 15o, phi=22.5o |
LiNbO3é também um bom cristal acústico-óptico e usado para wafer de onda acústica de superfície (SAW) e moduladores A-O.3Cristal em wafers, bolas cortadas, componentes acabados e elementos fabricados sob medida.
Propriedades típicas do SAW
| Tipo de corte | Velocidade SAW Vs(m/s) | Fator de acoplamento eletromecânico K2s(%) | Coeficiente de temperatura da Velocidade TCV (10-6/°C) | Coeficiente de temperatura de atraso TCD (10-6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | - 60 | 78 |
| Y-X | 3485 | 4.3 | - 85 | 95 |
Especificações típicas
| Especificações | Boule | Orifícios | ||
| Diâmetro | Φ3' | Φ4' | Φ3' | Φ4' |
| Comprimento ou espessura (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Orientação | 127.86°Y, 64°Y, 135°Y, X, Y, Z e outros cortes | |||
| Referência.Orientação plana | X, Y | |||
| Referência.Longota plana | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Limpeza frontal | / | Espelho polido 5-15 Å | ||
| Limpeza lateral traseira | / | 0.3-1.0 μm | ||
| Plano (μm) | / | ≤ 15 | ||
| Arco (μm) | / | ≤ 25 | ||
A Crystro pode oferecer outros tamanhos e especificações de wafers mediante pedido.
