Cristais de Efeito Piezoelétrico
Created with Pixso. Niobato de lítio LiNbO3 Efeito piezoelétrico Cristais Negativos Uniaxial

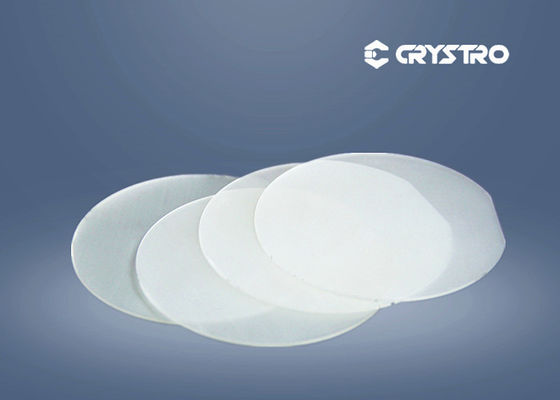

Niobato de lítio LiNbO3 Efeito piezoelétrico Cristais Negativos Uniaxial

Nome da marca: Crystro
Número do modelo: CR210.205-1
MOQ: 1pc
preço: USD 20~200/pc
Tempo de entrega: 1 a 4 semanas
Condições de pagamento: T/T, Western Union, MoneyGram, PayPal
Informações pormenorizadas
Lugar de origem:
China
Certificação:
SGS/COC
Materiais:
Niobato de lítio LiNbO3 LN substrato de cristal único para piroelétrica
Tolerância de dimensão:
± 0,05 mm
Orientação do eixo óptico:
±0.5°
Planosidade:
λ/4 @ 632,8 nm
Qualidade da superfície:
20/10
Revestimento AR:
R<0,2% @1550nm±40nm
Espessura:
0.5 mm/1 mm
Entrega:
1 a 4 semanas

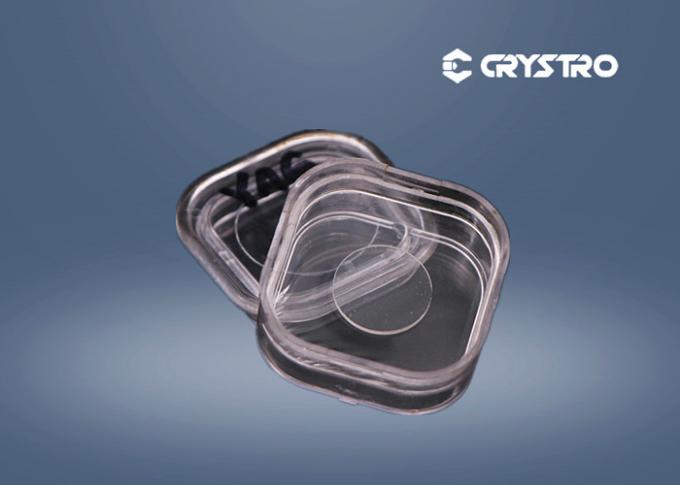

Detalhes da embalagem:
Caixa limpa transparente
Habilidade da fonte:
2000 pcs por mês
Destacar:

LiNbO3 Cristais de Efeito Piezoelétrico

,

Niobato de lítio Cristais de Efeito Piezoelétrico

,

Cristal do nióbito do lítio LiNbO3

Descrição do produto

Niobato de lítio LiNbO3 LN substrato de cristal único para piroelétrica



O cristal LiNbO3 (niobato de lítio, LN) éum cristal uniaxial negativo e um dos materiais ópticos mais bem caracterizados.Com a sua ampla gama de transparência no infravermelho visível e médio e a excelente estabilidade química e mecânica, o cristal LN pode ser utilizado como material bifrengente para aplicações em infravermelho.



Com a suagrandes coeficientes eletro-ópticos, ampla janela de transparência óptica e disponibilidade de cristais de alta qualidade óptica,O cristal LN (niobato de lítio) é muitas vezes o material de escolha para modulação óptica e Q-switch em comprimentos de onda infravermelhos próximos e infravermelhosPara os moduladores eletro-ópticos (EOM), o cristal pode ser cortado em z.com bi-refração residual zero ao longo da direção de propagação da luz ou corte em x com bi-refração residual diferente de zero e o coeficiente eletro-óptico eficaz maximizado.Para o Q-switch, o cristal é tipicamente z-cut com zero birefringença residual e um campo elétrico é aplicado transversalmente à direção de propagação da luz.O anel piezoelétrico em LN é uma desvantagem em alta frequência de repetição, mas podem ser superados até certo ponto com projetos de amortecimento piezoelétrico adequados.



Crystro fornece:


LiNbO3é também um bom cristal acústico-óptico e usado para wafer de onda acústica de superfície (SAW) e moduladores A-O.3Cristal em wafers, bolas cortadas, componentes acabados e elementos fabricados sob medida.

  • Entrega fiável
  • Controlo de qualidade rigoroso
  • Apoio técnico
  • Preços muito competitivos





Propriedades Básicas do LiNbO3:



Estrutura cristalina Trigonal, Grupo Espacial R3c, Grupo Ponto 3m
Ponto de fusão 1253°C
Dureza de Mohs 5
Densidade 40,64 g/cm3
Deliquescência Nenhum
Homogeneidade óptica ~ 5x10- 5/cm
Intervalo de transparência 420-5200 nm
Coeficiente de absorção ~ 0,1%/cm @1064nm
Índices de refração a 1064 nm ne= 2.146, no= 2,220@1300nm ne= 2.156, no=2,232@1064nm ne= 2.203, no=2,286@632,8nm
Coeficientes de expansão térmica (a 25°C) //a,2.0x10-6- Não, não.2.2x10-6/K
Coeficientes de condutividade térmica 38 W/m/K a 25°C
Coeficientes ópticos térmicos Dno/dT=-0,874 x 10-6/K a 1,4 μm dne/dT=39.073 x 10-6/K a 1,4 μm
As equações de Sellmeier (λ em μm) no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0.04443) -0.02195λ2





Propriedades típicas do SAW

Tipo de corte Velocidade SAW Vs(m/s) Fator de acoplamento eletromecânico K2s(%) Coeficiente de temperatura da Velocidade TCV (10-6/°C) Coeficiente de temperatura de atraso TCD (10-6/°C)
1270,86 ° Y-X 3970 5.5 - 60 78
Y-X 3485 4.3 - 85 95



Especificações típicas

Especificações Boule Orifícios
Diâmetro Φ3' Φ4' Φ3' Φ4'
Comprimento ou espessura (mm) ≤ 100 ≤ 50 0.35-0.5
Orientação 127.86°Y, 64°Y, 135°Y, X, Y, Z e outros cortes
Referência.Orientação plana X, Y
Referência.Longota plana 22 ± 2 mm 32 ± 2 mm 22 ± 2 mm 32 ± 2 mm
Limpeza frontal / Espelho polido 5-15 Å
Limpeza lateral traseira / 0.3-1.0 μm
Plano (μm) / ≤ 15
Arco (μm) / ≤ 25







Niobato de lítio LiNbO3 Efeito piezoelétrico Cristais Negativos Uniaxial 0
