| Nome da marca: | Crystro |
| Número do modelo: | CR210127-01 |
| MOQ: | 1pc |
| Tempo de entrega: | 4-5weeks |
| Condições de pagamento: | T/T, Western Union, MoneyGram, PayPal |

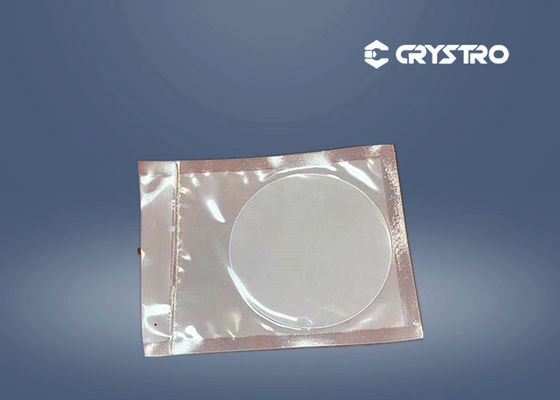

4 polegadas de diâmetro 500 μm de espessura Substratos GSGG
O granito de gálio de gadolínio (GGG) é um substrato especial para filmes magnéto-ópticos.e o componente central é uma película YIG ou BIG colocada no campo magnéticoDiferentes substratos de cristal único GGG tangenciais podem ser combinados com a rede de tais materiais magnéto-ópticos, garantindo assim o crescimento epitaxial bem sucedido de filmes YIG e BIG.O bom estado físicoA estabilidade mecânica e química do GGG assegura também os requisitos do substrato no processo de perparação de filme.
| Propriedades dos cristais | ||
| Método de crescimento de cristais | Czochralski | |
| Orientação do crescimento dos cristais | (100), (111) | |
| Tamanho máximo | 3 polegadas de diâmetro | |
| Variações | Dopantes a pedido | |
| Propriedades cristalográficas | ||
| Estrutura cristalográfica | Quadrado | |
| a = 12,383 Å | ||
| a = 12,505 ÅSGGG | ||
| Mineralógico | Garnetas | |
| Estrutura de geminação | Perfeito. | |
| Cores | Incolorido /SGGG castanho | |
| Propriedades físicas | ||
| Densidade | 70,09 g/cm3 | |
| Ponto de fusão | 1730 °C | |
| Dureza | 7.5 (Mohs) | |
| Constante dielétrica | 30 | |
| Tangente de perda dielétrica (10 GHz) | cerca de 3,0 * 10_4 | |
| Propriedades ópticas | ||
| Faixa de transmissão | 0.3 a 7.0 mm | |
| Índice de refração: | nd = 1,9708 a 577 nm | |
Aplicação:
CRYSTRO fornece cristal GGG com:
| Orientação | <111> <100> dentro de ±15 min de arco |
| Distorção da frente da onda | < 1/4 onda@632 |
| Tolerância de diâmetro | ± 0,05 mm |
| Tolerância de comprimento | ± 0,2 mm |
| Chamfer | 0.10 mm@45o |
| Planosidade | < 1/10 onda a 633 nm |
| Paralelo | < 30 segundos de arco |
| Perpendicularidade | < 15 min de arco |
| Qualidade da superfície | 10/5 Escaravelho/Escavação |
| Abertura clara | > 90% |
| Grandes dimensões dos cristais | 2.8-76 mm de diâmetro |
