| Nome da marca: | Crystro |
| Número do modelo: | JCR200608-02 |
| MOQ: | 1pc |
| Tempo de entrega: | 3-4 semanas |
| Condições de pagamento: | T/T, Western Union, MoneyGram, PayPal |

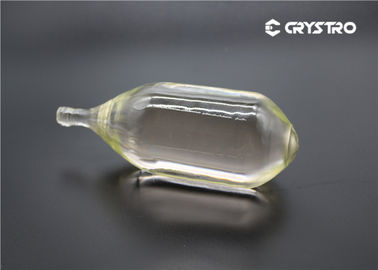

Cristais TSAG para isolador de Faraday de baixa absorção do que cristais TGG
Descrição:
O cristal de Faraday TSAG é um cristal magneto-óptico ideal, que é usado principalmente na faixa de comprimento de onda de 400-1600 nanômetros, ou seja, as bandas visível e infravermelha.O TSAG é um cristal indispensável para a próxima geração de lasers de alta potência devido às suas vantagens de alta constante deEm comparação com o TGG, a constante de Verdet a 1064 nm do TSAG é 20% maior e a absorção é 30% menor.foram investigadas as propriedades ópticas e de cintilação do cristal TSAG (Tb3Sc2Al3O12), e capacidades para ser utilizado como uma tela de scintillador foi demonstrado.
Características:
Grande constante de Verdet ((48 radT-1m-1 a 1064 nm), cerca de 20% superior à da TGG;
Baixa absorção ((< 3000 ppm/cm a 1064 nm), cerca de 30% inferior à do TGG
Compatível com alta potência;
Uma baixa birefringência induzida por calor;
Fazendo o isolador pequeno.
Aplicações:
Isolador de Faraday baseado no cristal TSAG para lasers de alta potência
In this study a Faraday isolator based on a new magneto-active medium - TSAG crystal - providing an isolation ratio of more than 30 dB at laser power up to 500 W has been constructed for the first time. Measurements and estimations demonstrate that with the expected reduction in the absorption coefficient of grown crystals and the use of optimal orientation of crystallographic axes it would be possible to construct a traditional FI for a laser power of more than 1 kilowatt.
Aplicações de imagem:Propriedades de cistigração do cristal TSAG para aplicações de imagem
Investigaram-se as propriedades ópticas e de scintilação do cristal TSAG (Tb3Sc2Al3O12) e demonstrou-se a sua capacidade de utilização como ecrã de scintillador.Algumas linhas de emissão devido a transições Tb3+ 4f-4f apareceram de 500 a 700 nmOs rendimentos quânticos de PL de TGG e TSAG foram de 6,5 e 50,9%, respectivamente.e os comprimentos de onda de emissão foram os mesmos que os dos espectros PLOs tempos de decaimento da scintilação do TSAG foram, respectivamente, de 678 μs.
Propriedades principais:
| Intervalo de transmissão ((bulk/não revestido) | 400-1600 nm |
| Estrutura cristalina | Cubico, Grupo Espacial Ia3d |
| Fórmula química | Tb3Sc2Al3O12 |
| Parâmetro de rede | a=12,3Å |
| Método de crescimento | Czochralski |
| Densidade | 50,91 g/cm3 |
| Ponto de fusão | 1970°C±10°C |
CRYSTRO fornece cristal TGG com:
| Orientação | ± 15′ |
| Distorção da frente de onda | < λ/8 |
| Taxa de extinção | > 30 dB |
| Tolerância de diâmetro | +/- 0,05 mm |
| Tolerância de comprimento | +/- 0,1 mm |
| Chamfer | 0.1 mm @ 45° |
| Planosidade | < λ/10 a 633 nm |
| Paralelo | 3′ |
| Perpendicularidade | < 5′ |
| Qualidade da superfície | O que fazer? 10/5 |
| Revestimento AR | < 0,3% @ 1064 nm |
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
|
| Nome da marca: | Crystro |
| Número do modelo: | JCR200608-02 |
| MOQ: | 1pc |

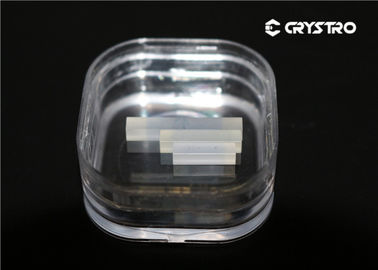

| Detalhes da embalagem: | Caixa limpa transparente |
