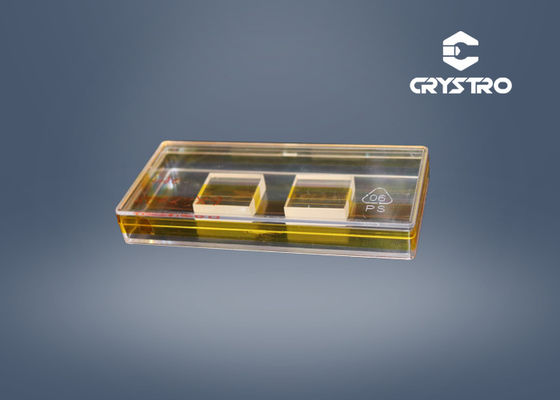

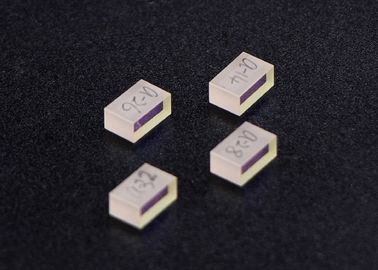

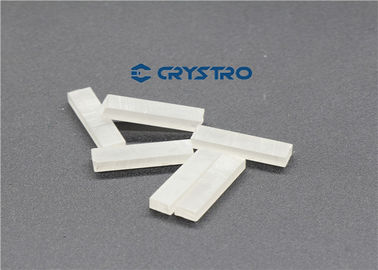

Cristal magnetoóptico da grandada TGG do gálio do Terbium para dispositivos óticos do isolador

Crystal Terbium Gallium Garnet magnetoóptico (TGG) para dispositivos óticos do isolador

A grandada do gálio do Terbium (TGG) é o material de cristal direito para dispositivos de Farady. O ratator de Farady é composto de uma haste de TGG conteve em um ímã projetado especial. A polarização de um feixe luminoso que passa através do rotador faz a rotação.

O isolador ótico é um Faraday que o rotador se ajustou entre dois polarizadores apropriadamente alinhados que permite que um feixe luminoso passe completamente em um sentido somente. TGG tem uma combinação de propriedades excelentes tais como a grande constante de Verdet, a perda da luminosidade reduzida, a condutibilidade térmica alta e o ponto inicial de dano claro alto que faz lhe um material original para dispositivos de Faraday particularmente apropriado para lasers e si de YAG: os lasers ajustáveis da safira, os lasers de anel e a semente injetaram lasers.

O TGG de cristal magnetoóptico é um material o melhor para dispositivos de Faraday na escala de 400nm-1100nm, com exclusão de 470-500nm. O Faraday que o rotador consiste em uma haste de TGG conteve dentro de um ímã projetado especial. O sentido da rotação da polarização de um feixe luminoso que passa através do rotador depende somente do sentido do campo magnético e não do sentido da propagação do feixe luminoso.

O sentido da rotação é somente dependente do sentido do campo magnético e não do sentido da propagação do feixe luminoso. O isolador ótico consiste em um grupo do rotador de 45 graus entre dois polarizadores apropriadamente postos que permitem que um feixe luminoso passe completamente em um sentido somente. Com uma combinação de propriedades excelentes, tais como a grande constante do verdet, a perda da luminosidade reduzida, a condutibilidade térmica alta e o ponto inicial de dano claro alto, TGG são o material original para dispositivos de Farady. É amplamente utilizado para lasers e si de YAG: lasers ajustáveis da safira, lasers de anel, etc.

Características:

• Grande diâmetro do Boule do tamanho: até 3"
• Relação da extinção típica: nível superior do DB >35: DB >40
• Constante 40 rad/T/m de Verdet em 1064 nanômetro
• R.I. 1,95 em 1064 nanômetro

Aplicações:

• Rotador de Faraday;

• Isolador ótico.

Propriedades principais:

Fonte TGG de CRYSTRO de cristal com:
