Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | Cristal de TGG | Diâmetro: | 100MM |
|---|---|---|---|
| Tolerância do diâmetro: | +0/-0.05mm | Tolerância do comprimento: | +/-0.2mm |
| Alto Isolamento: | até 40dB | Qualidade de superfície: | 10/5 polonês |
| Revestimento da AR: | R<0.2% | Onda Front Distortion: | <1> |
| Destacar: | Cristais magnetoópticos de TGG,Cristal de TGG,Únicos cristais óticos de TGG |
||

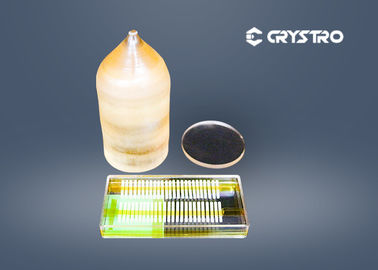

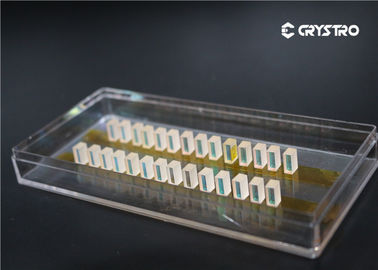

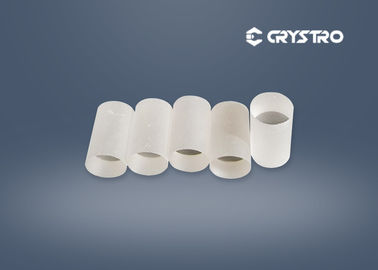

Cristais magnetoópticos do isolamento alto TGG do polarizador de Faraday únicos
Descrição:
A grandada do gálio do Terbium (Tb3Ga5O12, TGG) é uma categoria crucial de materiais magnetoópticos para o uso nas regiões espectrais visíveis e próximo-infravermelhas ((400-470nm e 500-1500nm)). O cristal de TGG possui uma grande constante de Verdet (35 RadT−1m−1 em 1064 nanômetro), condutibilidade térmica alta (7,4 Wm−1K−1), baixas perdas óticas (< 0=""> 1 GW/cm2). Consequentemente, é um cristal degerencio atrativo apropriado para construir isoladores magnetoópticos, interruptores magnetoópticos, moduladores e assim por diante, amplamente utilizados magnetoópticos em YAG, na safira Si-lubrificada e na outra amplificação de vários estágios, tipo do anel, laser de injeção da semente
Características:
Aplicações:
Rotador de Faraday;
Isolador ótico.
Sensor magnético
Propriedades principais:
| Fórmula química | TB3GA5O12 |
| Parâmetro de Lattic | a=12.355Å |
| Método do crescimento | Czochralski |
| Densidade | 7.13g/cm3 |
| Dureza de Mohs | 8,0 |
| Ponto de derretimento | 1725℃ |
| R.I. | 1,954 em 1064nm |
Fonte TGG de CRYSTRO de cristal com:
| Orientação | [111] dentro do minuto do arco ±15 |
| Onda Front Distortion | <1> |
| Relação da extinção | >35dB |
| Tolerância do diâmetro | +0.00mm/-0.05mm |
| Tolerância do comprimento | +0.2mm/-0.2mm |
| Chanfradura | º de 0.10mm@45 |
| Nivelamento | <1> |
| Paralelismo | < 30="" arc="" Seconds=""> |
| Perpendicularity | < 5="" arc="" min=""> |
| Qualidade de superfície | 10/5 de risco/escavação |
| Revestimento da AR | <0> |
| Grandes dimensões dos cristais | 2,0--76 milímetros no diâmetro |
